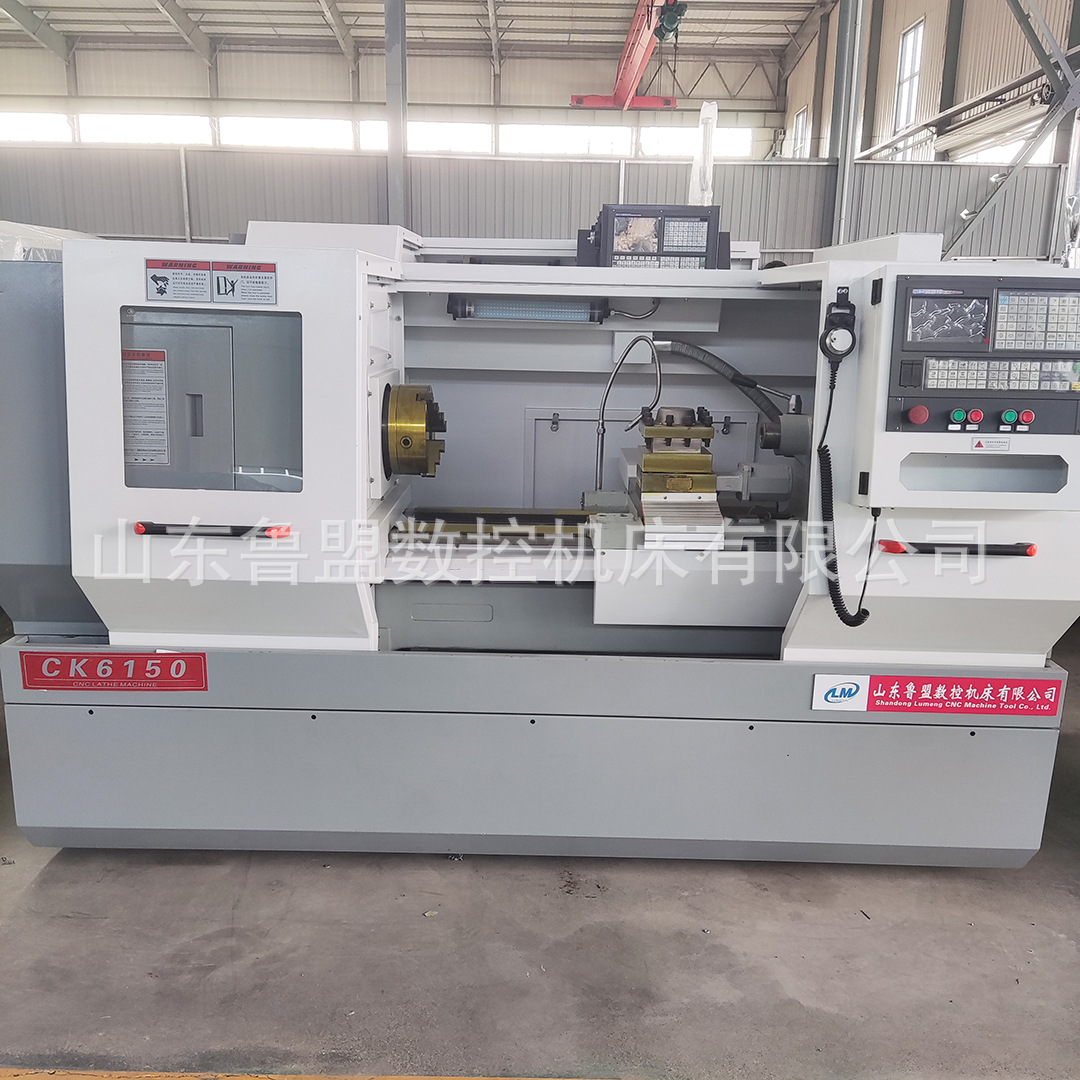

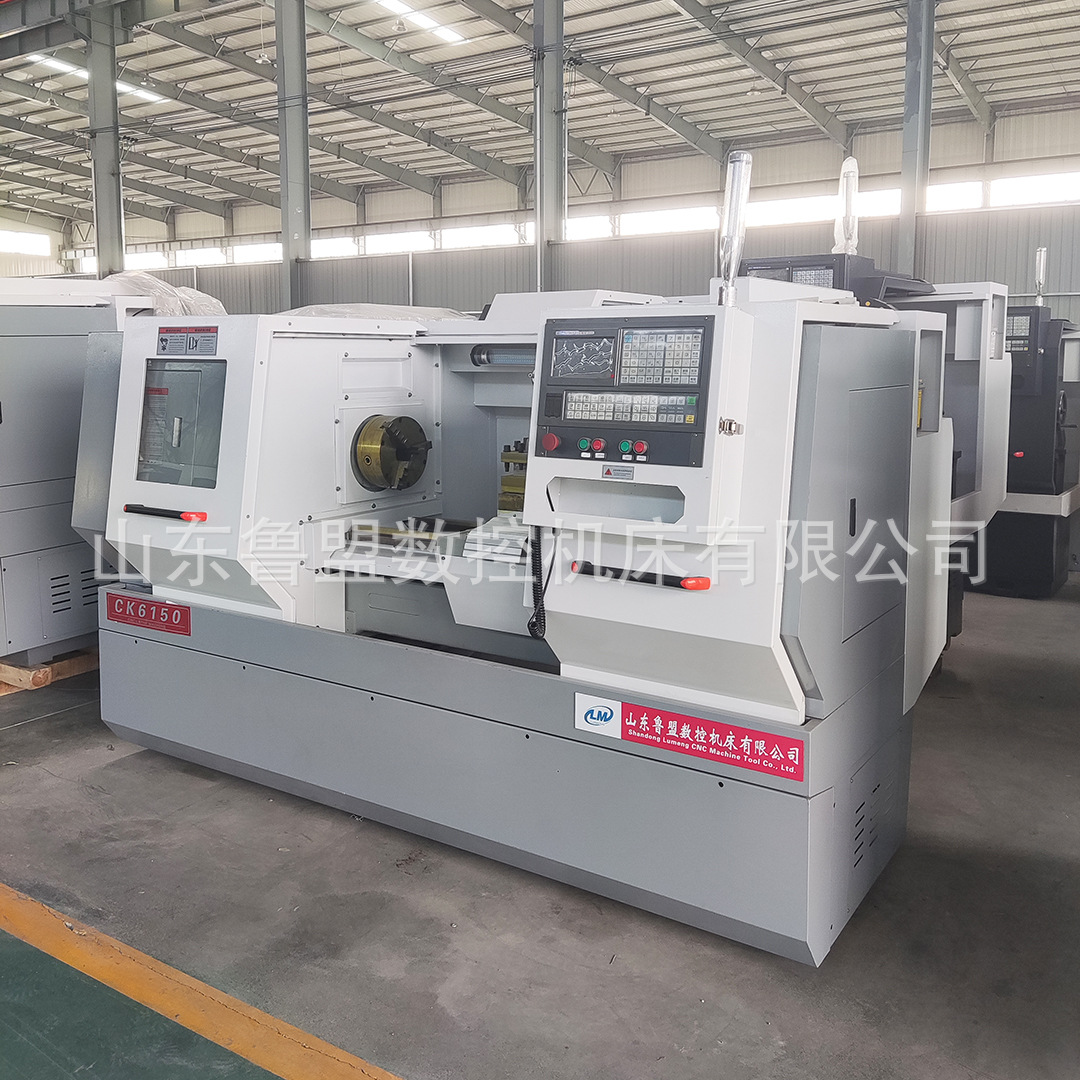

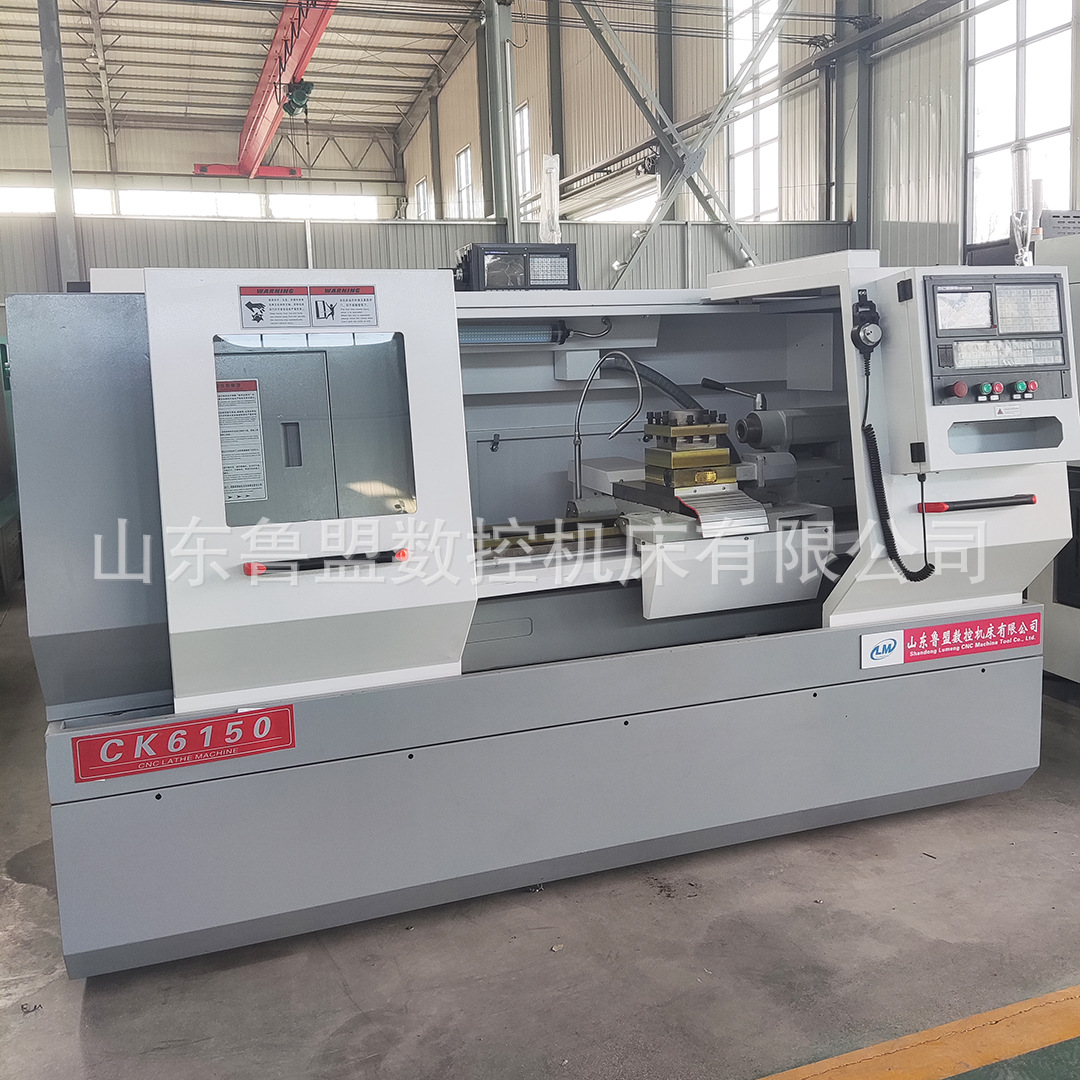

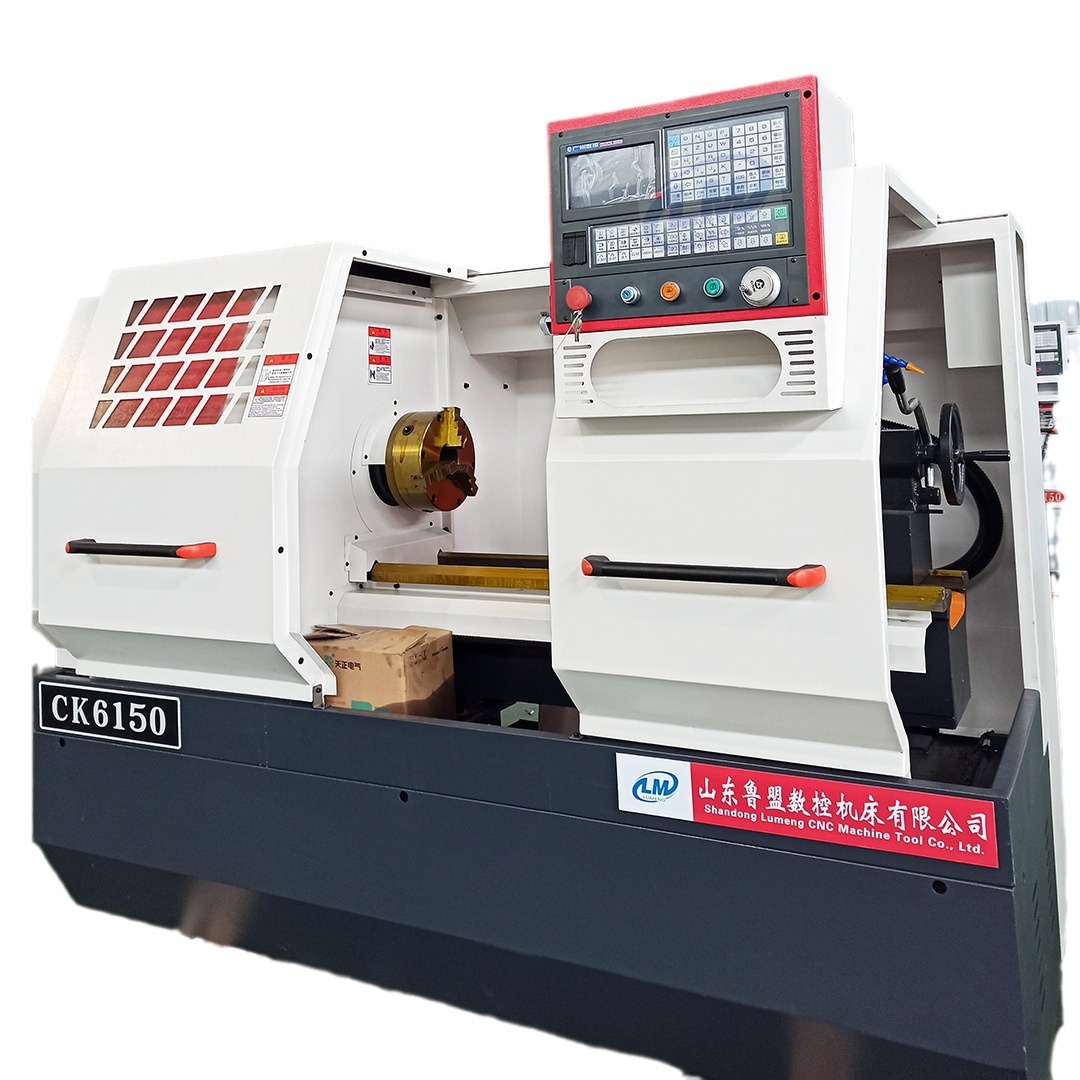

一、机床的主要简介及用途
本机床是机电一体化加工机床，适于加工短轴类、盘类机械零件，一次编程输入可自动实现机械零件的外圆、内孔、螺纹、复杂弧面的加工。广泛用于机械、汽车、摩托车、油泵油嘴、化工、仪表、医疗等行业零件的机械加工。

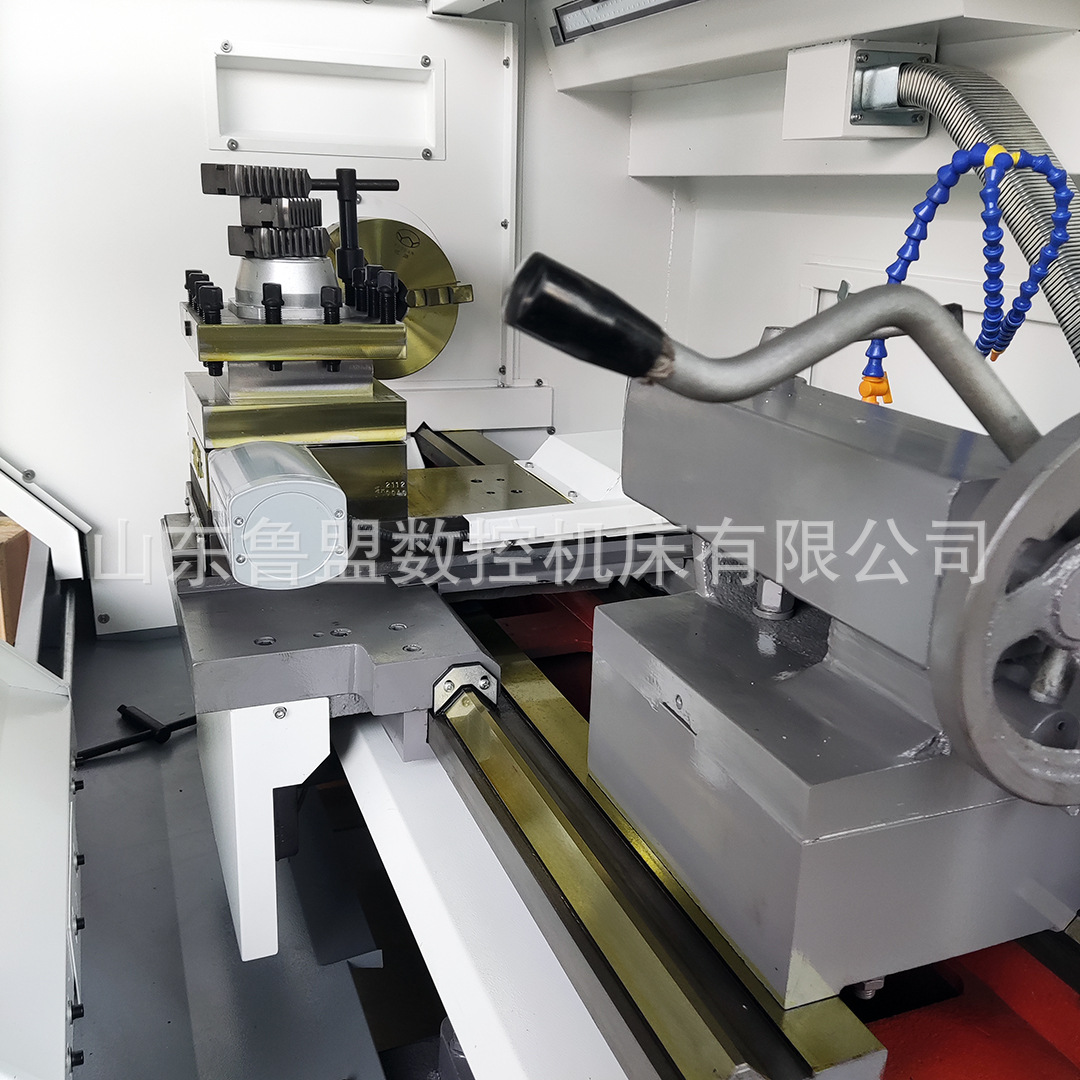

二、机床的主要结构特点
1、卧式平床身结构；主要构件均采用高强度材料树脂砂铸造，充分的时效处理，导轨经高频淬火处理，确保机床长期使用的稳定性。
2、主轴变频调速，主轴系统采用主轴单元式结构，具有转速高、精度高、刚性强、热变形小、运转平稳、噪声低的显著特点。
3、机床纵横向运动轴采用直联式伺服电机驱动、精密滚珠丝杠副传动、脉冲编码器位置检测反馈的半闭环控制系统，各轴响应快、精度高、寿命长。丝杠轴承选用接触角为60°的丝杠专用推力角接触轴承，能承受较高的轴向载荷，确保了进给传动装置的刚性与精度。
4、油路润滑选用手压油泵实现集中润滑，经济实用。也可根据用户要求配置自动间歇式电动润滑泵。
5、机床采用全防护设计结构，美观宜人，防水可靠，排屑方便。
|
技术参数 |
Specifications |
Units |
CK6150 |
|
床身上最大回转直径 |
Max.Swing over bed |
mm |
Ф500 |
|
拖板上最大回转直径 |
Max.Swing over cross slide |
mm |
Ф280 |
|
最大加工长度 |
Max.Processing length |
mm |
750/1000/1500 |
|
X/Z最大行程 |
X/Z axis travel |
mm |
X:300 Z:750/1000/1500 |
|
主轴传动形式 |
Spindle transmission type |
|
三档变速，档内无级变频调速 |
|
主轴转速 |
Spindle speed |
rpm |
20-130/100-600/200-1600 |
|
主轴端部形式 |
Spindle nose |
|
750/A2-8 1000/C6 |
|
主轴通孔直径 |
Spindle bore |
mm |
独立主轴52/齿轮82 |
|
主轴锥度 |
Spindle taper |
|
MT6 |
|
主轴电机功率 |
Spindle motor |
kW |
7.5/11 |
|

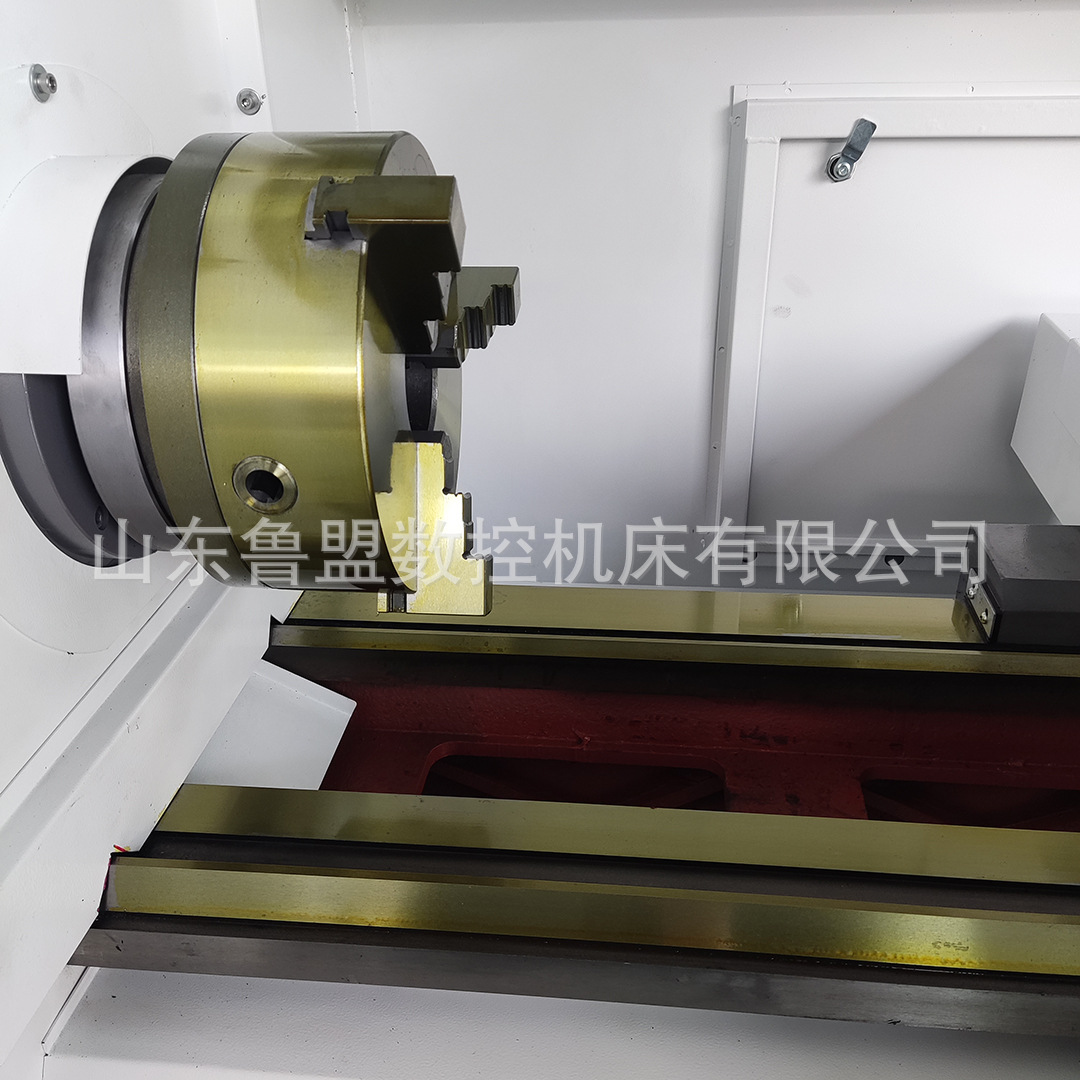

卡盘尺寸 |
Chuck size |
mm |
250 |
|
滚珠丝杠规格 |
Ball screw dia.and pitch |
mm |
Ф25*6/Ф40*8 |
|
X/Z进给电机扭矩 |
X/Z axis feed motor torque |
N.m |
X:5 Z:7.7 |
|
X/Z快移速度 |
X/Z axis rapid traverse |
m/min |
X:6 Z:8 |
|
X/Z重复定位精度 |
X/Z axis repeatability |
mm |
0.01/0.015 |
|
工件加工精度 |
Processing accuracy |
|
IT6-IT7 |
|
工件表面粗糙度 |
Workpiece surface roughness |
|
Ra1.6 |
|
尾座套筒直径 |
Tailstock quill dia. |
mm |
75 |
|
尾座套筒行程 |
Tailstock quill traverse |
mm |
140 |
|
尾座套筒锥度 |
Tailstock quill taper |
# |
MT5 |
|

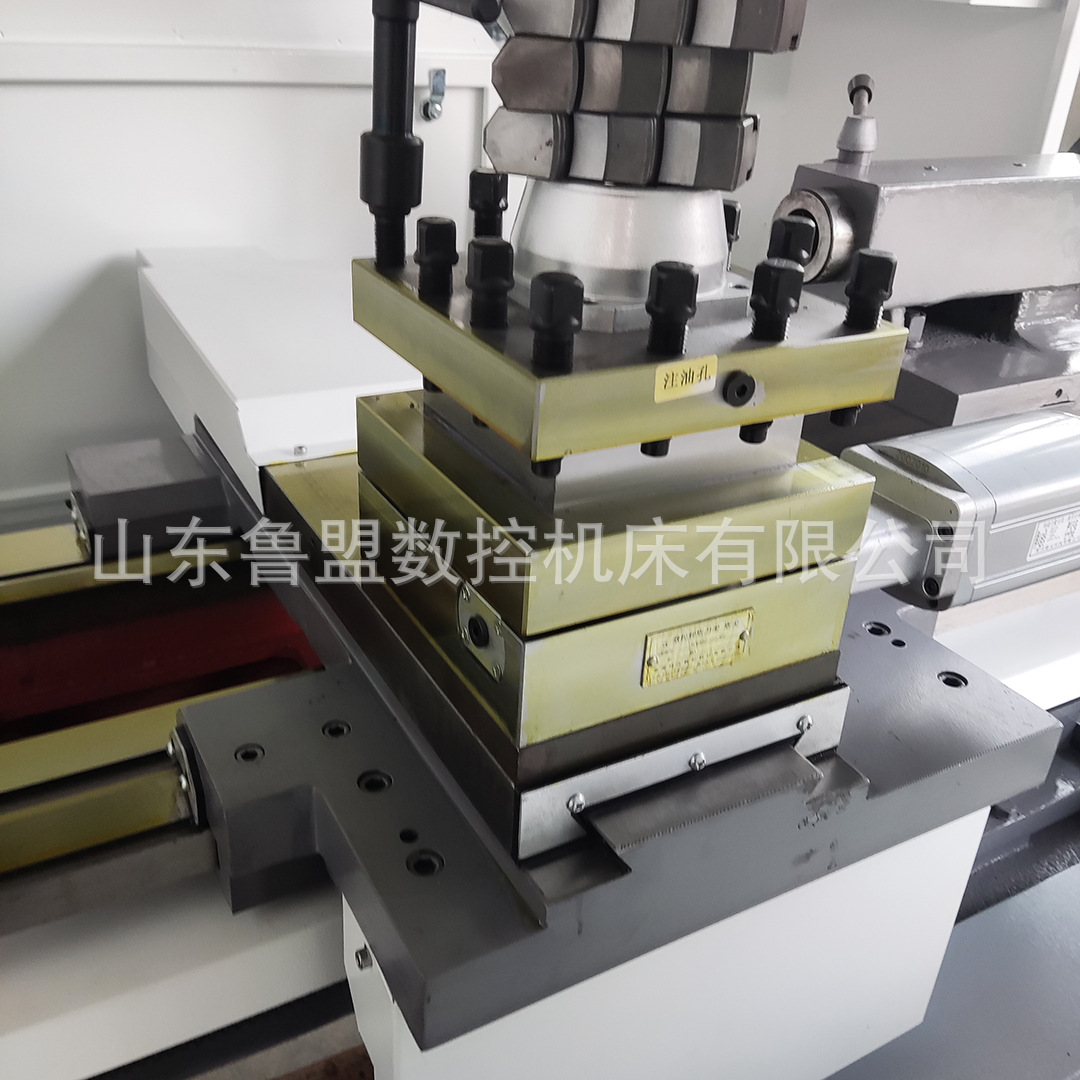

刀架形式 |
Tool post type |
|
电动四工位Electric 4 station |
|
刀具外形尺寸 |
Cutting tool shape size |
mm |
25*25 |
|
导轨形式 |
Guide form |
|
单山+平轨 Single mountain+Flat rail |
|
总电源容量 |
Total power capacity |
kVA |
12 |
|
外形持尺寸 |
Machine dimension(L*W*H) |
mm |
2150/2500/3000*1500*1650 |
|
机床重量 |
N.W. |
kg |
1800/2000/2500 |
