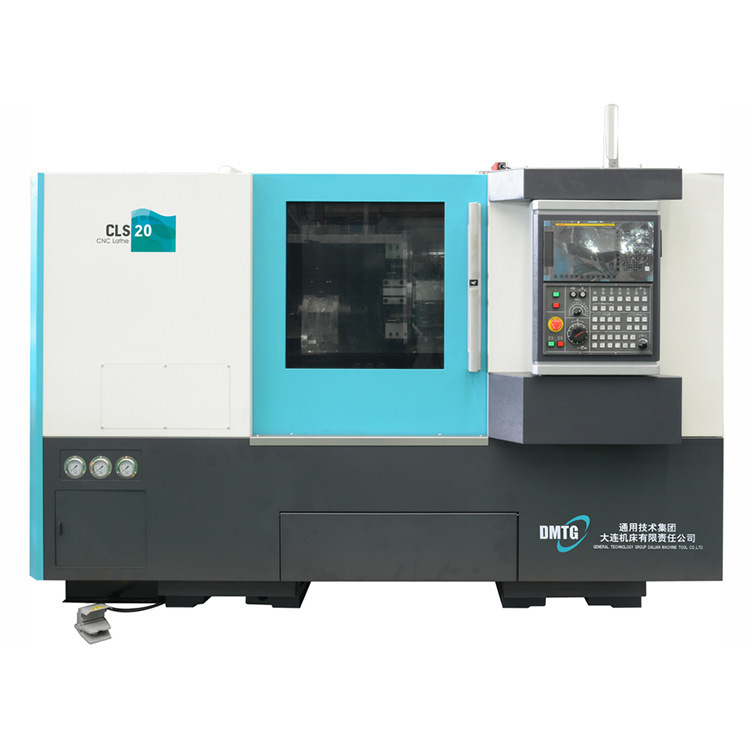

CLS-20式数控车床是我公司生产的两轴联动、半闭环数控车床，主机床身采用整体铸造成形，床身导轨45°倾斜布局，具备较高的刚性，控制系统采用GSK系统和AC交流伺服驱动，可对φ260mm以内的轴类零件及φ300mm以内的盘类零件进行各种车削加工。
n GSK系统有USB端口
n 高强度铸铁床身
n 并联V形皮带传动
n 直线导轨宽度（X - 35 mm \ 1.378",Z - 35 mm \ 1.378")
n 伺服电机与丝杠直连(X -φ28 mm \φ1.102",Z -φ36 mm \φ1.417")
n 更快的快移速度（X -20 m/min \ 787 ipm‘, Z -24 m/min \945 ipm‘)
n 加工高低导轨床身避免二次定位装夹，加工工艺更简单，精度高更稳定
2.主要标准配
l THK丝杠、导轨
l 8工位液压刀塔
l 液压尾座
l 电气柜热交换器
l 警示灯
l 半闭环测量装置
l 内拉门防护
加工范围
最大回转直径 | mm | Φ500 |
最大切削直径（轴/盘） | mm | φ260/φ300 |
最大切削长度 | mm | 450 |
主轴
卡盘尺寸 |
| 8″中空 |
主轴头型式 |
| ISO A2-6 |
主轴转速范围 | r/min | 45～4500、 |
主轴前轴承直径 | mm | φ100 |
主轴通孔直径 | mm | φ62 |
通过棒杆直径 | mm | φ51（采用中空卡盘、中空油缸时） |
主轴功率 | kw | 11/15 |
主轴扭矩 | Nm | 93/127（标准主轴） |
进给驱动
快速移动速度 | m/min | X轴20 Z轴24 |
切削进给速度 | mm/min | 0～5000 |
X/Z轴最大行程 | mm | X轴165 Z轴500 |
机床精度标准
定位精度 | mm | （X）0.008 （Z）0.008 |
重复定位精度 | mm | （X）0.004 （Z）0.004 |
参照执行GB/T16462.4-2007《数控车床和车削中心检验条件 第4部分 线性和回转轴线的定位精度及重复定位精度检验》。 | ||
进给系统
交流伺服电机扭矩（GSK） | Nm | X/Z轴 10/15 |
|
|
|
刀塔
刀塔工位数 |
| 8工位 |
换刀方式 |
| 按最短路径，任意换刀，液压马达驱动 |
换刀时间（相邻/最远） | s | 0.45/1.2(8工位) |
刀柄尺寸 | mm | 25×25 |
内孔刀柄尺寸 | mm | 最大φ40 |
尾座
最大行程 | mm | 460 |
尾座套筒直径 | mm | φ80 |
尾座套筒行程 | mm | 130 |
尾座套筒推力 | N | 1800 |
芯轴锥度 |
| MT. NO.4 |
机床结构
机床设计制造符合ISO国际标准，机床所有零部件和各种计量单位全部符合国际单位（SI）标准
X/Z轴导轨形式 |
| 线性导轨 |
X/Z轴丝杠形式 |
| 滚珠丝杠 |
机床保护
机床防护装置安全、齐全、可靠，符合GB15760－1995《金属切削机床安全防护通用技术条件》，电控柜冷却采用冷热交换器降温，密封防尘
机床噪声 |
| 符合国家标准＜83dB（A） |
防护等级 |
| IP54 |
润滑系统
采用自动集中润滑装置，对各滑动面及滚珠丝杠实行强制润滑，油位过低（缺油）时机床显示报警或提示信息
润滑油 |
| T68#导轨润滑油 |
润滑箱容积 | L | 1.8 |
润滑电机功率 | W | 3 |
冷却系统
冷却箱容积 | L | 200 |
冷却泵 | W | 电机功率370 |
刀塔冷却管 |
| 内藏式 |
液压系统
液压站装有散热装置，可保证24小时机床连续工作
油箱容积 | L | 40 |
液压油牌号 |
| 32#抗磨液压油 |
液压泵电机功率 | KW | 1.5 |
最大压力 | bar | 40 |
排屑装置
排屑机形式 |
| 接屑箱 |
|
|
|
三色警示灯
红灯 |
| 显示报警 |
黄灯 |
| 显示程序结束 |
绿灯 |
| 显示程序正在执行中 |
电气系统
符合GB/T5226.1－1996《工业机械电气设备第一部分：通用技术条件》标准，系统具有完善可靠的联锁、
安全保护和故障诊断报警等功能
机床颜色
机床标准颜色 |
| 通用技术集团大连机床有限责任公司机床出厂标准色 |
机床外形尺寸及重量
机床外形尺寸(长×宽×高) | mm | 2850×1620×1760 |
机床重量 | kg | 4000 |
数控系统
数控系统 | 主轴电机 | X/Z轴电机 | 丝杠规格 (直径×导程) | 快移速度 (切削速度) |
| |
广州 数控 | 988TD | ZJY265A-11BM（11/15kW） （72/100Nm） (7000r/min) （ | 130SJT-MZ100D 130SJTE-M150D （2.5/3.9 kW） （10/15Nm） (3000/3000r/min)
| X：28x08(mm) Z：36x12(mm) | 20/24(m/min)（1-5000） |
|
4.主要配套件一览表
序号 | 名 称 | 规格、型号 | 制造厂或供销商 | 数量 | 备注 |
1 | 数控系统 | 二轴系统 |
| 1 |
|
2 | 电气柜冷热交换器 |
| 国产名优 | 1 |
|
3 | 齿型皮带 |
| 上海久耐驰 | 1 |
|
4 | 3V皮带 |
| 日本坂东 | 1组 |
|
5 | 液压卡盘及油缸 |
| 台湾 | 1 |
|
6 | 液压元件 |
| 台湾涌镇 | 1套 |
|
7 | 主轴轴承 |
| NSK | 1套 |
|
8 | X轴/Z轴轴承 |
| NSK | 1套 |
|
9 | X轴滚珠丝杠 |
| THK | 1 |
|
10 | Z轴滚珠丝杠 |
| THK | 1 |
|
11 | X轴直线导轨 |
| THK | 1 |
|
12 | Z轴直线导轨 |
| THK | 1 |
|
13 | 水泵 |
| 简阳云海 | 1 |
|
14 | 自动润滑装置 |
| 浙江流遍 | 1 |
|
15 | 刀塔 |
| 通用技术大连机床 | 1 |
|
|
|
|
|
|
|
注：在确保机床质量的前提下，为保证交货期，经协商可以调整同档次外购件厂家。
